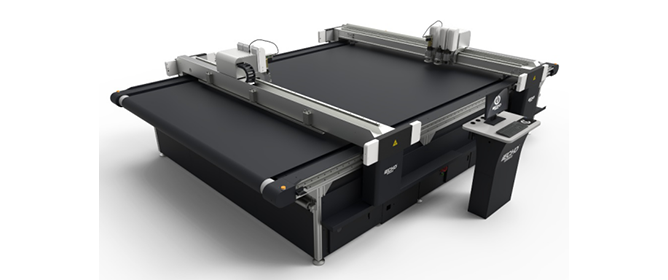

Ploter tnący iEcho TK4S
Ploter stołowy dostosowany do Twoich potrzeb
Ploter tnący stołowy wilkoformatowy iEcho serii TK to urządzenie, które doskonale sprawdzi się w różnych branżach, przy wykonywaniu prób czy przy produkcji na mniejszą skalę. Automatyczna krojownia charakteryzuje się bardzo dużą precyzją (do 0.1mm), a nowoczesny system ciągłości gwarantuje redukcję kosztów i zwiększenie wydajności produkcji.
Efektywna powierzchnia cięcia tej serii zaczyna sie od 1550 x 2500mm do aż 3200 x 5500mm. Ploter przeznaczony jest nie tylko do wycinania, ale także do dziurkowania czy znakowania.
![image](https://tex.akonda.pl/wp-content/uploads/2021/08/image-1.png)
Ploter iEcho – Cechy produktu
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image.jpeg)

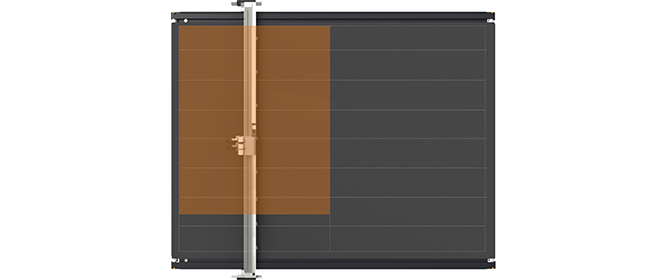

Możliwość pracy sekcjami (wyłaczenie podsysu na niewykorzystanych sekcjach)
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-1.jpeg)
Możliwość konfiguracji z dwoma belkami z narzędziami do zwiększenia wydajności
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-2.jpeg)

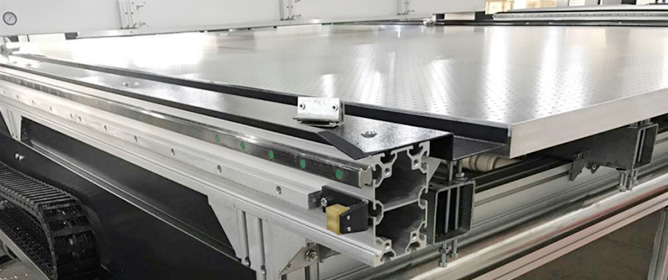

Lekka i wytrzymała konstrukcja z aluminium lotniczego
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-3.jpeg)
Do 3 slotów na głowice narzędziowe
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-4.jpeg)
System automatycznej wymiany narzędzi dla frezarki 1,8kW
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-5.jpeg)

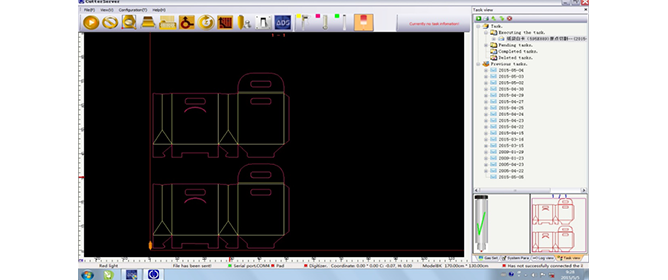

Oprogramowanie iEcho iBright oraz iPly do nestingu
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-6.jpeg)
Podajniki na rolkę w różnych konfiguracjach (z napędem i bez
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-7.jpeg)
Możliwość instalacji podajników płytowych lub arkuszowych i stackera
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-8.jpeg)

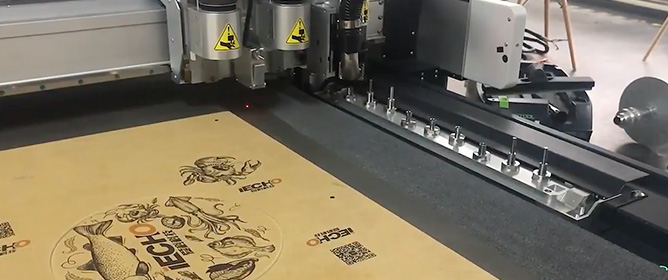

Skaner umożlwiający wycinanie zadrukowanych tekstyliów po obrysie
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-9.jpeg)
Filcowy pas na stole roboczym (conveyor belt) lub stół płaski
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-10.jpeg)
Możliwość przedłużenia pasa na wejściu i/lub wyjściu
Zastosowanie
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-13.jpeg)
Branża opakowaniowa
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-14.jpeg)
Reklama POS / Wielki format
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-15.jpeg)
Home decor
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-16.jpeg)
Przemysł meblowy
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-17.jpeg)
Szwalnie, drukarnie tekstyliów POD
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-18.jpeg)
Przemysł
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-19.jpeg)
Produkcja uszczelek
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-20.jpeg)
Automotive
Szeroki wybór narzędzi
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Image-2.png)
UCT
Uniwersalne narzędzie tnące
![Image 2](https://tex.akonda.pl/wp-content/uploads/2023/11/Image-2.png)
UCT - Uniwersalne narzędzie tnące
IECHO UCT potrafi doskonale ciąć materiały o grubości do 5mm. W porównaniu z innymi narzędziami skrawającymi, UCT jest najbardziej opłacalnym narzędziem, które pozwala na największą prędkość cięcia i najniższe koszty konserwacji. Tuleja ochronna wyposażona w sprężynę zapewnia dokładność cięcia.
Obsługiwane materiały:
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Papier-karton.png)
Papier / karton
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Papier-samoprzylepny.png)
Papier samoprzylepny
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Materialy-odblaskowe.png)
Materiały odblaskowe
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Folie-vinylowe.png)
Folie winylowe
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Folie-PET-PE-PP.png)
Folie PET / PE / PP
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tektura-falista-1.png)
Tektura falista
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tworzywo-o-strukturze-falistej-1.png)
Tworzywo o strukturze falistej
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Gabki-pianki.png)
Gąbki / pianki
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Materialy-gumowe.png)
Materiały gumowe
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Folia-PTFE-Teflon.png)
Folia PTFE (teflon)
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Materialy-skorzane.png)
Materiały skórzane
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Wlokno-szklane.png)
Włókno szklane
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-2-1.png)

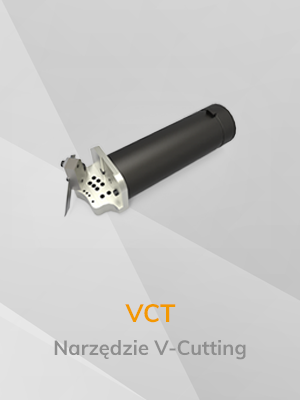

VCT
Narzędzie V-Cutting do cięcia kątowego
![image](https://tex.akonda.pl/wp-content/uploads/2023/11/image-2-1.png)
VCT - Narzędzie V-Cutting
Narzędzie V-Cut to doskonałe narzędzie do tworzenia skomplikowanych projektów z materiałów falistych lub warstwowych. Narzędzie można ustawić do cięcia pod 5 różnymi kątami w zależności od potrzeb: 0° , 15° , 22.5° , 30°, 45°
Obsługiwane materiały:
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tektura-lita.png)
Tektura lita
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tektura-o-strukturze-plastra-miodu.png)
Tektura o strukturze plastra miodu
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Plyta-piankowa.png)
Płyta piankowa
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-1-1.png)

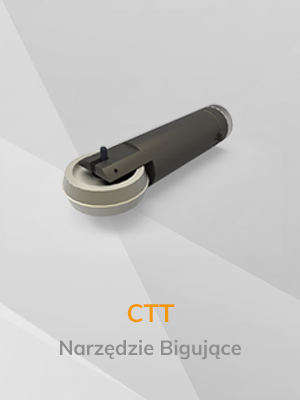

CTT
Narzędzie bigujące
![image](https://tex.akonda.pl/wp-content/uploads/2023/11/image-1-1.png)
CTT - Narzędzie bigujące
IECHO CTT służy do bigowania na materiałach falistych. Wybór narzędzi bigujących pozwala na perfekcyjne bigowanie. Skoordynowane z oprogramowaniem tnącym, narzędzie może ciąć materiały faliste wzdłuż ich struktury lub w odwrotnym kierunku, aby uzyskać najdrobniejsze bigowanie bez jakiegokolwiek uszkodzenia powierzchni materiału falistego.
Obsługiwane materiały:
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Papier-karton.png)
Papier / karton
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tektura-falista-1.png)
Tektura falista
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tworzywo-o-strukturze-falistej-1.png)
Tworzywo o strukturze falistej
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-9.png)

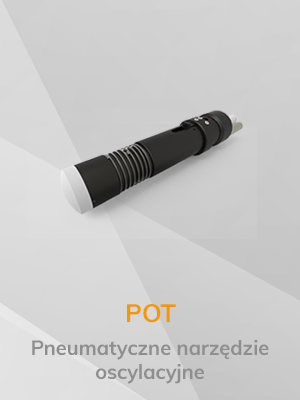

POT
Pneumatyczne narzędzie oscylacyjne
![image](https://tex.akonda.pl/wp-content/uploads/2023/11/image-9.png)
POT - Pneumatyczne narzędzie oscylacyjne
Pneumatyczne narzędzie oscylacyjne napędzane jest sprężonym powietrzem. Narzędzie ma skok 8mm, przeznaczone jest szczególnie do cięcia twardych i zwartych materiałów. Wyposażone w różne rodzaje ostrzy, POT umowżliwia szerokie spektrum zastosowań. Narzędzie może ciąć materiał do 110mm przy użyciu specjalistycznych ostrzy.
Obsługiwane materiały:
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Plyta-piankowa.png)
Płyta piankowa
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Gabki-pianki.png)
Gąbki / pianki
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Materialy-gumowe.png)
Materiały gumowe
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-4.png)
KCT
Narzędzie do nacinania typu Kiss Cut
![image](https://tex.akonda.pl/wp-content/uploads/2023/11/image-4.png)

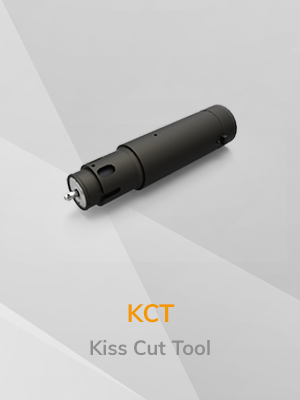

KCT - Kiss Cut Tool
Narzędzie Kiss Cut jest używane głównie do cięcia materiałów winylowych. IECHO KCT sprawia, że narzędzie przecina górną część materiału bez uszkodzenia dolnej. Pozwala na dużą prędkość skrawania przy obróbce materiałów.
Obsługiwane materiały:
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Papier-samoprzylepny.png)
Papier samoprzylepny
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Materialy-odblaskowe.png)
Materiały odblaskowe
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Folie-vinylowe.png)
Folie winylowe
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-5.png)

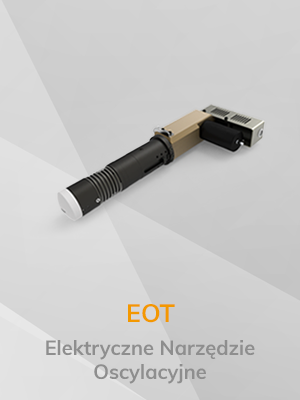

EOT
Elektryczne narzędzie oscylacyjne
![image](https://tex.akonda.pl/wp-content/uploads/2023/11/image-5.png)
EOT - Elektryczne Narzędzie Oscylacyjne
Elektryczne narzędzie oscylacyjne doskonale nadaje się do cięcia materiałów o średniej gęstości. Skoordynowany z różnymi rodzajami ostrzy, IECHO EOT jest stosowany do cięcia różnych materiałów i jest w stanie ciąć łukiem 2 mm.
Obsługiwane materiały:
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tektura-falista-1.png)
Tektura falista
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tworzywo-o-strukturze-falistej-1.png)
Tworzywo o strukturze falistej
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tektura-lita.png)
Tektura lita
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tektura-o-strukturze-plastra-miodu.png)
Tektura o strukturze plastra miodu
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Plyta-piankowa.png)
Płyta piankowa
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Materialy-gumowe.png)
Materiały gumowe
![](https://tex.akonda.pl/wp-content/uploads/2023/11/materialy-o-strukturze-plastra-miodu.png)
Materiały o strukturze plastra miodu
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Wlokno-szklane.png)
Włókno szklane
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-6.png)
PRT
Power Rotary Tool - obrotowy krążek tnący
![image](https://tex.akonda.pl/wp-content/uploads/2023/11/image-6.png)

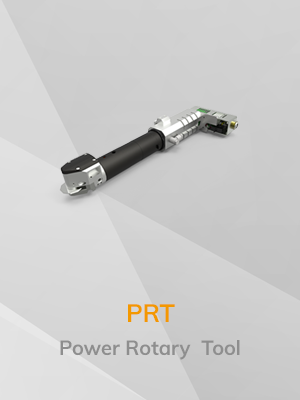

PRT - Power Rotary Tool
IECHO PRT, ze względu na swoją dużą moc, nadaje się do cięcia szerszej gamy materiałów, nawet dość wymagających włókien szklanych i kevlarowych. PRT nadaje się do wielu gałęzi przemysłu, ale najlepiej sprawdza się w przemyśle odzieżowym. Może szybko i dokładnie wyciąć odpowiedni wykrój w materiale.
Obsługiwane materiały:
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tekstylia-1.png)
Tekstylia
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tkaniny-techniczne.png)
Tkaniny techniczne
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Materialy-tkane.png)
Materiały tkane
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Wlokno-szklane.png)
Włókno szklane
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-7.png)

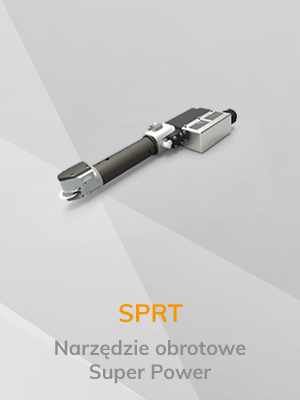

SPRT
Obrotowy krążek tnący większej mocy
![image](https://tex.akonda.pl/wp-content/uploads/2023/11/image-7.png)
SPRT - Super Power Rotary Tool
ECHO SPRT to ulepszona wersja PRT. Spośród wszystkich głowic tnących SPRT jest najmocniejsza. W porównaniu z PRT, SPRT ma lepszą stabilność, mniejsze zużycie energii i większą moc. Na górze SPRT znajduje się niezależny silnik elektryczny, który jest źródłem zasilania i gwarancją stabilności SPRT.
Obsługiwane materiały:
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tekstylia-1.png)
Tekstylia
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tkaniny-techniczne.png)
Tkaniny techniczne
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Materialy-tkane.png)
Materiały tkane
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Wlokno-szklane.png)
Włókno szklane
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-3.png)

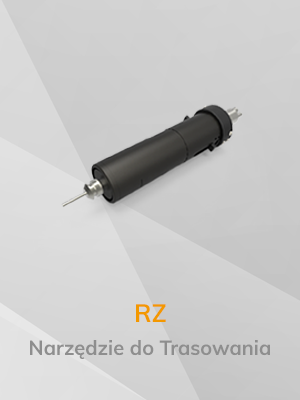

RZ
Narzędzie do trasowania 0,3kW
![image](https://tex.akonda.pl/wp-content/uploads/2023/11/image-3.png)
RZ - Narzędzie do trasowania
Obsługiwane materiały:
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Tworzywo-o-strukturze-falistej-1.png)
Tworzywo o strukturze falistej
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Szklo-akrylowe.png)
Szkło akrylowe
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Aluminium.png)
Aluminium
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Plyta-MDF-1.png)
Płyta MDF
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Plyta-piankowa.png)
Płyta piankowa
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Materialy-gumowe.png)
Materiały gumowe
![](https://tex.akonda.pl/wp-content/uploads/2023/11/Kompozyty-Dibond.png)
Kompozyty / dibond
![](https://tex.akonda.pl/wp-content/uploads/2023/11/materialy-o-strukturze-plastra-miodu.png)
Materiały o strukturze plastra miodu
![](https://tex.akonda.pl/wp-content/uploads/2023/11/image-14.png)

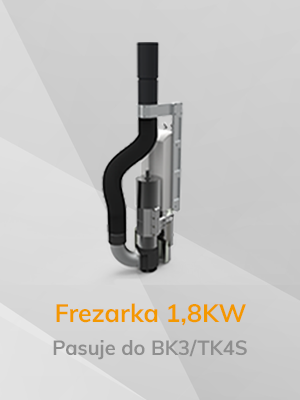

Frezarka o mocy 1.8kW
Z automatyczną zmianą narzędzi
![image](https://tex.akonda.pl/wp-content/uploads/2023/11/image-14.png)
Frezarka o mocy 1.8KW
Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea
70 kg
Maksymalne obciążenie pionowe (wrzeciono elektryczne)/ (uchwyt narzędziowy):
100mm/s
Maksymalna prędkość pionowa (wrzeciono elektryczne) 1 (uchwyt narzędziowy):
22m/s²
Maksymalne przyspieszenie pionowe (wrzeciono elektryczne)/ (uchwyt narzędziowy):
18kg
Maks. obciążenie pionowe / Maks. prędkość kątowa obrotu:
30m/s
Maksymalna prędkość pionowa / Maksymalne przyspieszenie kątowe obrotu:
50mm
Maksymalna grubość cięcia
1.8KW
Moc wrzeciona
60000RPM
Maksymalna prędkość obrotowa,
29Ncm
Maksymalny moment obrotowy,
Specyfikacja techniczna
![image](https://tex.akonda.pl/wp-content/uploads/2023/11/image-12.jpeg)

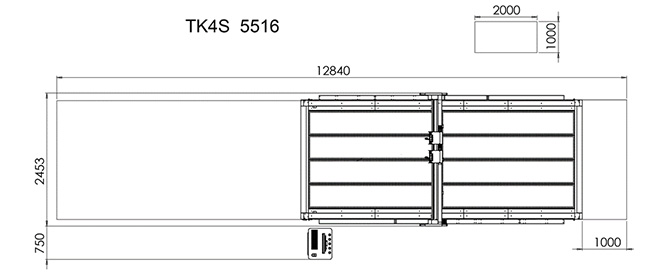

Dostępne rozmiary urządzenia:
![image](https://tex.akonda.pl/wp-content/uploads/2023/11/image-11.jpeg)
